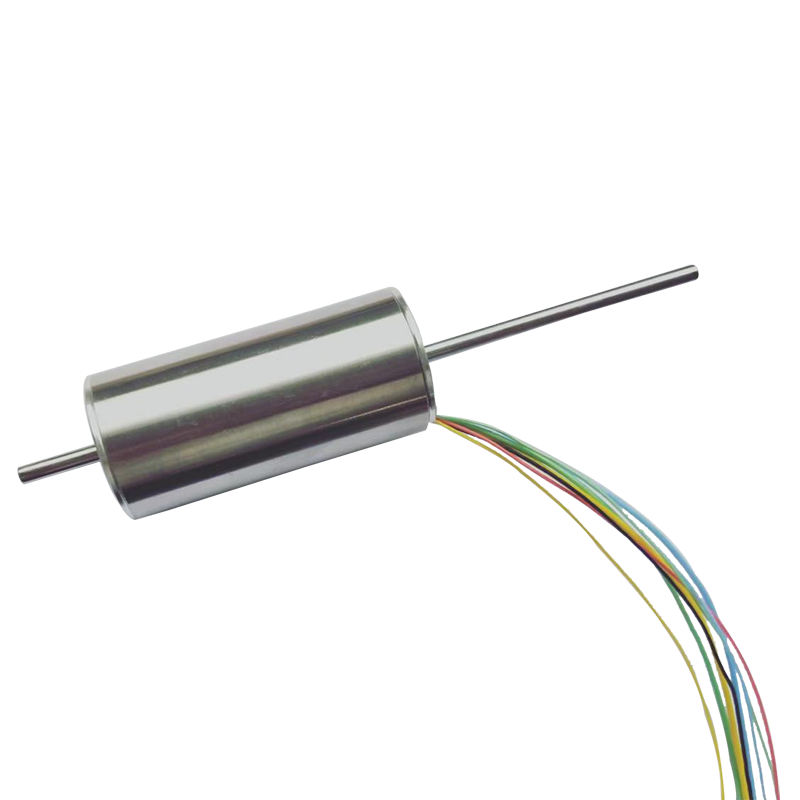

ஹால் சென்சார் கொண்ட 22மிமீ பிரஷ்லெஸ் டிசி மோட்டார்

தொழில்முறை தயாரிப்பாளராக, நாங்கள் உங்களுக்கு ஹால் சென்சார் கொண்ட RuiXing 22mm பிரஷ்லெஸ் DC மோட்டாரை வழங்க விரும்புகிறோம். எங்களிடம் தொழில்முறை உற்பத்தி தொழில்நுட்ப வல்லுநர்கள் மற்றும் வெளிநாட்டு வர்த்தகக் குழுக்கள் உள்ளன. எங்கள் வாடிக்கையாளர்களுக்கு சிறந்த சேவை மற்றும் தயாரிப்புகளை வழங்க.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தொழில்முறை தயாரிப்பாளராக, நாங்கள் உங்களுக்கு ஹால் சென்சார் கொண்ட RuiXing 22mm பிரஷ்லெஸ் DC மோட்டாரை வழங்க விரும்புகிறோம். ஹால் சென்சார் கொண்ட மோட்டார் என்பது ஹால் எஃபெக்ட் சென்சார் பொருத்தப்பட்ட ஒரு மின்சார மோட்டார் ஆகும், இது காந்தப்புலத்தின் இருப்பைக் கண்டறியும் ஒரு வகை காந்த உணரி ஆகும். ஹால் சென்சார் கொண்ட 22 மிமீ பிரஷ்லெஸ் டிசி மோட்டார் பொதுவாக மோட்டரின் சுழலும் தண்டு அல்லது ரோட்டருக்கு அருகாமையில் பொருத்தப்பட்டு, ரோட்டரின் நிலை மற்றும் வேகம் குறித்து மோட்டார் கன்ட்ரோலருக்கு கருத்து தெரிவிக்கப் பயன்படுகிறது.

BLDC2248-4Pole டெக்னிக் அளவுரு

மோட்டார் அளவுரு

பெயரளவு சக்தி	W	70.0
மதிப்பிடப்பட்ட மின்னழுத்தம்	வோல்ட்	24
எதிர்ப்பு	ஓம்	0.74
சுமை இல்லாத வேகம்	ஆர்பிஎம்	16500
சுமை இல்லாத மின்னோட்டம்	எம்.ஏ	300
வேகம் நிலையானது	rpm/V	687.5
முறுக்கு நிலையானது	mNm/A	13.8
வேகம்/முறுக்கு மாறிலி	rpm/mNm	37
ஸ்டால் கரண்ட்	எம்.ஏ	32432
ஸ்டால் முறுக்கு	mNm	447
அதிகபட்சம். திறன்	%	82
தூண்டல்	mH	0.055
இயந்திர நேர நிலையானது	செல்வி	2.18
ரோட்டார் மந்தநிலை	gcm²	5.62
அதிகபட்சம். வெளியீடு
தற்போதைய	எம்.ஏ	3380
முறுக்கு	mNm	47
வேகம்	ஆர்எம்பி	14337
வெளியீடு	W	70

அளவீடு

மோட்டார் சிறப்பியல்பு

● சுற்றுப்புற வெப்பநிலை வரம்பு -40～+100℃
● அதிகபட்ச முறுக்கு வெப்பநிலை 155℃
● துருவ ஜோடிகளின் எண்ணிக்கை 2
● கட்டங்களின் எண்ணிக்கை 3
● எடை 110 கிராம்
● Max.speed 18000rpm
● இறுதி நாடகம் （0.15
● கிளியரன்ஸ் விட்டம் ≤0.025
● முன்னணி வரையறை:

மஞ்சள் மோட்டார் முறுக்கு பின்1;

பச்சை மோட்டார் முறுக்கு பின்2;

நீலம் மோட்டார் முறுக்கு    பின்3;
சிவப்பு    +5V          Pin4;
கருப்பு   GND            pIN5;
பிரவுன் ஹால் சென்சார் பின்6 ;
ஊதா      ஹால் சென்சார் பின்7;
சாம்பல் ஹால் சென்சார் பின்8.

BLDC2248 நுட்ப அளவுரு

மோட்டார் அளவுரு

பெயரளவு சக்தி	W	10.0	25.0	25.0	25.0
மதிப்பிடப்பட்ட மின்னழுத்தம்	வோல்ட்	24	24	24	36
எதிர்ப்பு	ஓம்	12	2.2	3.14	7.18
சுமை இல்லாத வேகம்	ஆர்பிஎம்	5500	9000	13000	13000
சுமை இல்லாத மின்னோட்டம்	எம்.ஏ	78	150	120	100
வேகம் நிலையானது	rpm/V	229	375	542	361
முறுக்கு நிலையானது	mNm/A	40.06	25.13	17.36	25.93
வேகம்/முறுக்கு மாறிலி	rpm/mNm	68.64	32.83	97.97	99.99
ஸ்டால் கரண்ட்	எம்.ஏ	2000	10909	7643.3	5013.9
ஸ்டால் முறுக்கு	mNm	80.13	274.12	133	130
அதிகபட்சம். திறன்	%	64	78	77	74
தூண்டல்	mH	1.8	0.154	0.25	0.77
இயந்திர நேர நிலையானது	செல்வி	2.82	1.35	3.79	3.18
ரோட்டார் மந்தநிலை	gcm²	3.72	3.72	3.68	3.03
அதிகபட்சம். வெளியீடு
தற்போதைய	எம்.ஏ	600	1300	1320	890
முறுக்கு	mNm	24.04	32.67	23	23
வேகம்	ஆர்எம்பி	3850	7927.5	10432	10372
வெளியீடு	W	10	27	25	25

அளவீடு

மோட்டார் சிறப்பியல்பு

● சுற்றுப்புற வெப்பநிலை வரம்பு -40～+100℃
● அதிகபட்ச முறுக்கு வெப்பநிலை 155℃
● துருவ ஜோடிகளின் எண்ணிக்கை 1
● கட்டங்களின் எண்ணிக்கை 3
● எடை 110 கிராம்
● அதிகபட்ச வேகம் 18000rpm
● இறுதி நாடகம் （0.15
● கிளியரன்ஸ் விட்டம் ≤0.025
● முன்னணி வரையறை:

மஞ்சள் மோட்டார் முறுக்கு பின்1;

பச்சை மோட்டார் முறுக்கு பின்2;

நீலம் மோட்டார் முறுக்கு    பின்3;
சிவப்பு +5V          Pin4;
கருப்பு GND            pIN5;
பிரவுன்     ஹால் சென்சார் பின்6 ;
ஊதா ஹால் சென்சார்   பின்7;
சாம்பல் ஹால் சென்சார் பின்8.
